第一章 前 言

隨著社會經濟和科學技術的飛速發展，特別是計算機網絡的發展，人們對安全技術防范的要求也越來越高。為了打擊各種各樣的經濟刑事犯罪，保護國家和人民群眾的生命財產安全，保證各行各業和社會各部門的正常運轉，采用高科技手段預防和制止各種犯罪將會成為安全防范領域的發展方向。政府辦公場所是一個特殊的場所，為了保護國家的財產安全及相關人員的人身安全，建設一套高智能化、網絡化的遠程監控系統。已是刻不容緩。

二十世紀八十年代末到九十年代中期，隨著各種新型安保觀念的引入，社會各部門、各行業及居民小區紛紛建立起了各自獨立的閉路電視監控系統或聯網報警系統。在銀行、通訊、電力等國家重點部門，聯網報警網絡已基本形成，對預防和制止犯罪、維護社會經濟的穩定起到了重要作用。

然而，傳統的視頻監控及報警聯網系統受到當時技術發展水平的限制，電視監控系統大多只能在現場進行模擬監視，聯網報警網絡雖然能進行較遠距離的報警信息傳輸，但是，傳輸?shù)膱缶畔⒑唵?，不能傳輸圖像，無法及時準確的了解現場的實際情況，報警事件確認困難，系統效率很低。

在銀行、電力、郵政等分布式管理的行業，計算機網絡的應用是很成熟的。因此，相關的遠距離網絡監控是行業管理的必要手段和重要保證。傳統的遠距離監控，圖像傳輸一般采用光纖或微波進行傳輸，這樣容易受到地形等方面的限制，且造價極高，用戶難以承受。為此，應用和推廣上都有較大的障礙。

計算機系統的應用、普及，網絡通訊技術及圖像壓縮處理技術以及傳輸技術的快速發展，使得安全技術防范行業能夠采用最新的計算機、通訊和圖像處理技術，通過計算機網絡傳輸數字圖像，可為實現遠程圖像監控及聯網報警系統提供高效可行而且價格低廉的解決方案。對于銀行、電力、企業等網絡基礎較好的部門，利用其現有的網絡環境與技術條件，充分發揮計算機網絡的優勢，建成高效可靠的遠程視頻監控與聯網報警系統，為單位的安全防范、高效管理提供更有力的技術保障。

寬帶技術與數字視頻技術的發展，為遠程監控提供了更加完美的解決方案。我們采用數字視頻實況組播（廣播）和監控模塊相結合的數字化監控技術，為遠程監控提供了全新的觀念和更廣闊的運用空間，實現了基于TCP/IP的點對點、點對多點、多點對多點的遠程實時編碼組播（廣播）和監控、遠程控制攝像機的功能。

作為目前具有很大應用范圍的工控式數字硬盤錄像機，已經具有強大的網絡功能，基于工控式架構的相關技術也十分的成熟，系統十分的穩定，加上維護方便，相關的技術運用也很普及，特別適合前端要求無人職守的監控環境。其聯網功能十分的方便，也為組建大型的遠程網絡集中監控系統提供了基礎。

為了進一步滿足社會經濟發展與人們文明生活的高標準要求，創造一個安全、方便、快捷、高效的交通與生活環境，并根據各種不同治安環境的需要，從項目的具體實際出發，做到配置合理，留有擴展余地，技術先進，性能價格比高，確保系統性能高質量，高可靠性。

本方案根據項目提供的相關文件，并根據項目的實際需求，參照有關國際標準和國家標準，并結合我公司從事過的多個項目所積累的經驗，編制出這套技術方案。若對本方案的內容或其它方面有不詳盡之處，我們隨時歡迎您們的寶貴意見。

第二章 方案總體設計

 2．1 系統設計思想及原則

   2．1．1 設計原則

    本項目方案設計遵循技術先進、功能齊全、性能穩定、節約成本的原則。并綜合考慮施工、維護及操作因素，并將為今后的發展、擴建、改造等因素留有擴充的余地。本系統設計內容是系統的、完整的、全面的；設計方案具有科學性、合理性、可操作性。其具有以下原則：

1、先進性與適用性

系統的技術性能和質量指標應達到國際領先水平；同時，系統的安裝調試、軟件編程和操作使用又應簡便易行，容易掌握，適合中國國情和本項目的特點。該系統集國際上眾多先進技術于一身，體現了當前計算機控制技術與計算機網絡技術的最新發展水平，適應時代發展的要求。同時系統是面向各種管理層次使用的系統，其功能的配置以能給用戶提供舒適、安全、方便、快捷為準則，其操作應簡便易學。

2、經濟性與實用性

   充分考慮用戶實際需要和信息技術發展趨勢，根據用戶現場環境，設計選用功能和適合現場情況、符合用戶要求的系統配置方案，通過嚴密、有機的組合，實現最佳的性能價格比，以便節約工程投資，同時保證系統功能實施的需求，經濟實用。

3、可靠性與安全性

系統的設計應具有較高的可靠性，在系統故障或事故造成中斷后，能確保數據的準確性、完整性和一致性，并具備迅速恢復的功能，同時系統具有一整套完成的系統管理策略，可以保證系統的運行安全。

4、開放性

以現有成熟的產品為對象設計，同時還考慮到周邊信息通信環境的現狀和技術的發展趨勢，可以消防、防盜、聚光系統實現聯動，具有RJ-45網絡通訊口，可實現遠程控制。

5、可擴充性

系統設計中考慮到今后技術的發展和使用的需要，具有更新、擴充和升級的可能。并根據今后該項目工程的實際要求擴展系統功能，同時，本方案在設計中留有冗余，以滿足今后的發展要求。

6、追求最優化的系統設備配置

在滿足用戶對功能、質量、性能、價格和服務等各方面要求的前提下，追求最優化的系統設備配置，以盡量降低系統造價。

7、保留足夠的擴展容量

該項目設備的控制容量上保留一定的余地，以便在系統中改造新的控制點；系統中還保留與其他計算機或自動化系統連接的接口；也盡量考慮未來科學的發展和新技術的應用。

8、提高監管力度與綜合管理水平

本項目系統設備控制需要高效率、準確及可靠。閉路電視監控大大減少勞動強度，減少設備運行維護人員；另外，系統的綜合統籌管理可使設備按最優組合運行，在最佳情況下運行，既可節能，又可大大減少設備損耗，減少設備維修費用，從而提高監管力度與綜合管理水平。

   2．1．2 設計思想

本方案的監控系統主要由數字硬盤錄像機和視頻距陣組成，具體要求如下：

1． 可將任意攝像機的視頻信號切換到顯示器上顯示。

2． 監視系統狀態事件功能，系統的報警、功能切換、順序事件、鍵盤活動、視頻信號丟失信息可以被實時地顯示在電腦屏幕上，并可存入硬盤。

3． 圖像存儲時間要求在30天以上。

4． 電視監控模塊化結構設計和現場編程功能使系統配置靈活多變。

5． 可實現云臺轉動、鏡頭變焦及報警布、撤防等功能操作，報警屏幕菜單和報警器提示，實時存儲報警事件、種類、發生時間，按日、月查詢、布、撤防、報警等記錄。

6． 接警地圖定位指示：支持報警觸發后的地圖定位顯示。

   2．1．3設計依據

治安動態監控系統設計標準及依據：
　 《安全防范工程程序與要求》（GA/T75-94）
　 《安全防范系統驗收規則》（GA308-2001）
　 《安全防范系統通用圖形符號》（GA/T74-2000）
　 《民用閉路電視監控系統工程技術規范》（GB50198-94）
　 《防盜報警中心控制臺》（GB/TI6572-1996）

《視頻安防系統技術要求》 （GB/T367-2001）
　 《郵電通信網光纖數據傳輸系統工程施工及驗收暫行技術規范》
　 《報警圖像信號有線傳輸裝置》 （GB/T6677-1996）
　 《工業電視系統工程設計規范》 （GBJ115-87）
　 《智能建筑設計標準》 （GB/T 50314－2000）
　 《通信系統機房設計》 （GBKJ-90）
　 《安全防范系統》（浙江省地方標準） （DB33/T334-2001）
　 《銀行營業場所安全防范工程設計規范》 （GB/TI6677-1996）
　 《文物系統博物館安全防范工程設計規范》（GB/TI6571-1996）

   2．2 系統概述

   2．2．1 系統結構概述

● 一級風險工程：為了確保安全保障，電視監控設備應達到國際/國內先進水平，本方案按照一級風險項目進行設計；

● 實用性：本系統能對各監控點進行實時的監控錄像，采用數字水印技術的錄像文件不能被修改，因此能為事后取證提供可靠的保障；充分利用現有的專用互聯網絡，使監控系統的建設成本極大的減少；

● 簡易性：本系統采用標準的工控式操作系統和直觀的操作界面，因此提供相當簡便的操作方式，由于采用工業標準設備，對設備的維護工作也十分方便；

● 先進性：采用最先進的H.264視頻壓縮算法，具有最佳的清晰度、較小的系統容量占用、完全實時；并可在多家視頻解壓縮卡上實現統一調用，良好的網傳功能，屬于一流的解決方案，系統建成后，在相當一段時間內不會被淘汰；

● 穩定性：采用數字監控行業最新壓縮技術，自帶恢復系統，完全專業的設備，整體系統更為穩定；

● 對于建設單位的優勢：建設全系統的音視頻實時監控系統，對于提高銀行工作的效率、減少糾紛、打擊違法行為，具有強大的優勢。并且除視頻外，能夠給網絡用戶提供音頻、報警、火警、遠距離對講等服務。

2．2．2 系統介紹

閉路電視監控系統是安全防范體系中的一個重要組成部分，是一種先進的、防范能力極強的系統，它可以通過控制攝像機及其輔助設備（云臺、鏡頭等）直接觀看被監控場所的發問，一目了然；同時它可以把被監視場所的圖像全部或部分記錄下來，這樣就為日后某些事件處理提供了方便條件和重要依據。

由前端采集的各種信號通過傳輸部分介質傳輸?shù)奖O(jiān)控室中，首先用視頻分配器將各路視頻信號一分為二，一路作為矩陣主機的輸入信號用于電視墻的切換顯示，另一路進入數字工控式硬盤錄像機進行圖像處理及控制。而數字硬盤錄像機的輸出直接進入電腦顯示器中，以方便在回放時進行查看，也可顯示操作界面，方便對硬盤錄像機的操作。前端報警探頭信號同時進入矩陣、數字硬盤錄像機中，進行同步聯動，云臺鏡頭控制信號通過一個稱為RS232-RS485的轉換器的設備進行數字硬盤錄像機與前端云臺解碼器的總線轉換。數字硬盤錄像機的報警聯動功能通過擴展報警主機或報警盒來實現。

1. 前端設計及布點

前端設備主要安裝各種高清晰度攝像機作為獲取視頻圖像的工具。由于各個監控點在前期已全部完成了網絡綜合布線系統，在此方案中每個監控點采用彩色攝像機配合數字硬盤錄像機的方式搭建。視頻信號進行本地錄像，滿足了相關人員對本地圖像的監控管理和錄像需求。同時安裝高保真的拾音器，對音頻做處理。本監控系統的各監控點，依據現場的情況安裝室內和室外高清彩色夜視攝像機。

2. 監控中心的設備

中心設備由“MAXVIDEO” 數字硬盤錄像機和視頻距陣管理系統組成，主要實現監控和錄像等功能。該系統同樣可根據管理者的權限授權可監控的前端數量，管理者可在辦公室內任意切換到所有前端的情況，實時監控前端發生的情況；在后端進行PC DVR集中控制，方便直觀或多視頻同時監控，也可自動進行控制，如需要一定時間內自動切換。

監控中心管理服務器可以通過IP網絡，對前面的每一臺數字硬盤錄像機和攝像機進行配置、管理、控制，可以實時監控每一臺數字硬盤錄像機和攝像機的視頻圖像；同時對進入網絡進行圖像調用的分控點進行客戶認證管理。

系統功能：

報警管理功能：

● 本地服務器的開關量支持本地報警設備聯動，如門禁、燈光、警號等；

● 電子地圖實時顯示報警地點并進行語音提示；

● 監控中心與現場語音對講及語音廣播功能，廣播對象可定義；

● 網絡接收的報警類型有開關量報警、視頻丟失報警、移動偵察報警等；

電子地圖功能：

● 分成布控區域設置方式，不限級數；

● 布控區域在地圖上可以靈活增加、刪除或移動；

● 報警信息：信號燈、文字、聲音、圖像提示；

系統管理功能：

● 設備集中管理：對系統內的所有視頻服務器進行統一登記，登記信息包括地址名稱、IP地址、通道數等；

● 事件集中管理：報警事件、操作事件及系統事件以日志的方式統一記錄在數據庫，并提供靈活的日志查詢功能；

● 遠程錄像：管理中心可以對前端任意多路圖像進行錄像；

3. 供電與接地

電視監控系統應由可靠的交流回路單獨供電，整個系統電源由3000VA容量的UPS不間斷電源統一供電，既保證供電的不間斷，又可對市電的不穩定或干擾電流進行過濾。前端攝像機與探頭由本地控制中心采用穩壓電源集中供電或獨立供電。以防止突然斷電影響整個系統，也為今后的工程維修及管理創造條件。

系統接地宜采用一點接地方式，接地電阻不大于4Ω，當系統采用聯合接地時，接地電阻不大于1Ω。

4. 防雷措施

由于系統中線材敷設采用的是PVC埋地方式，需使用防雷設備對系統重要設備進行防雷，采用德國DEHN防雷設備對電源線、控制信號線、設備主機等進行防雷處理很有必要。

2．2．3系統結構框架圖

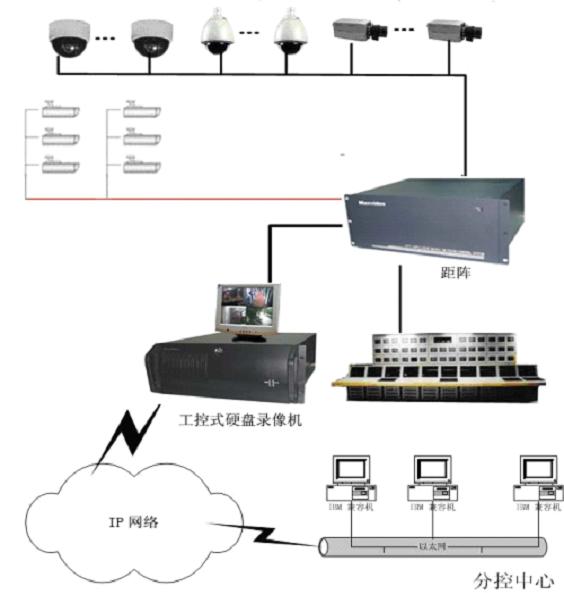

圖1 政府大廈監控方框圖

第三章 方案設計詳細說明
  3．1 監控系統

    3．1．1設備介紹

    前端由一體化快速球形攝像機和高性能彩色攝像機組成，采用的智能球形攝像機具有在光線暗的環境下自動彩色轉黑白功能，提高攝像機的照度，在一些沒有燈光的地方建議加裝照射源，提高環境的亮度，保證圖像的清晰，后端采用數字硬盤錄像機和視頻距陣組成。

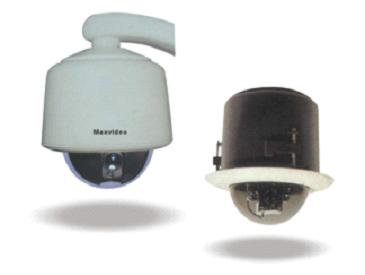

智能快速一體化球形攝像機

采用Maxvideo的
VM-791BOF-1。該攝像機
為彩色和黑白兩用型，并
有超強逆光補償功能，帶
OSD菜單功能，帶18倍光學放大、

在光照度為0.1LUX以上時為彩色

顯示，分辨率為480TV線；當光

照度低于0.01LUX時，攝像機自動

轉變?yōu)楹诎仔?，最低光照度?/SPAN>0.002LUX，黑白分辨率為570TV線。并且有自動增益控制、自動白平衡、自動電子光圈、伽瑪校正、電源同步和內同步。由于有了彩色轉黑白的功能，極大的解決了彩色攝像機不能做到低照度的問題，使得該攝像機在白天使用時，色彩鮮艷、圖象漂亮清晰；晚上在光線較暗時借助路燈時，使用它還可以完全分辨圖象。

功能簡介：

威馬克VM-791系列為一體化、高性能的智能快球，其將攝像機、變倍鏡頭、快速云臺和解碼器都組合在一個球體內，可實現360度水平連續旋轉、90度上下翻轉、180度自動翻轉且速度可變，還可實現自動聚焦、自動光圈、預設巡航等功能。廣泛實用于需要進行大范圍、快速度、智能化監控的監控系統的室內、外環境。

技術特點：

自動聚焦，手動優先

自動光圈，手動優先

智能背光補償

0.5-240o/秒變速運動

128個預置位

自動掃描，并可根據預置點自動巡航

每個預置位的駐留時間和調用速度可設定

  球體可快速拆下

  配合室外雙層恒溫球罩可在戶外使用

  內置一體化多協議解碼器，標準RS-485通訊，可兼

容PELCO、KALATEL、VICON、AD、ADT、AB等多種矩陣主機或與硬盤錄像機兼容；最遠傳輸距離可達1.2公里。

高性能彩色攝像機

飛碟型攝像機

飛碟型彩色攝像機

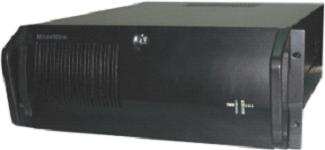

Maxvideo 硬盤錄像機 VM-9016A

威馬克VM-9000系列高性能實時監控系統采用現代最先進的H.264（MPEG4/Part10）視頻壓縮算法和VggVorbla的音頻壓縮技術，將多路視、音頻信號進行實時數字壓縮、顯示和存儲。VM-9000系列產品圖像清晰度更高、聲音更加流暢、壓縮比更高，能實現更長時間的數據存儲，壓縮比更高，能實現更長時間的數據存儲，資料完整操作簡便，是當今監控領域理想、高效、安全的用戶首選智能系統。

適用于：銀行證券柜員制、金融、郵電、

電力系統、公路收費、機場、海關安檢、

軍事設施、公檢法機關、兵工廠、邊防

哨所、智能大廈、小區、商業場所、超市、

出入口、樓宇通道、停車場等需進行實時監

控的場所。

功能特點：

l WIN2000 /XP系統

l 多路視頻、音頻輸入，實時顯示/錄像

l 支持時間信息和LOGO信息在視頻圖像中疊加

l 編碼的幀格式（I、B、P幀序列）可調節

l 圖象動態感知，并自動錄像

l 視頻移動偵測每個攝像機具有多個探測區域，探測靈敏度可調

l 系統安全管理：最新加密技術，多級用戶權限

l 高度功能集成化，完全替代模擬系統中心控制設備

l 錄像模式可編程，可選定時錄像， 手動錄像，移動報警錄像

l 放像模式可以不同速度放像、前放、回放、幀處理

l 檢索方式智能化，可以按日期、時間、文件、攝像機檢索

l 可進行監視、錄像、回放、報警、備份等多任務操作

l 錄像資料安全可靠，不可篡改，支持水?。╓ATER-MARK）技術

l 通過RS-485總線接口控制本地/遠程云臺鏡頭或快速球

l 多路報警輸入，聯動報警輸出

l 遠程控制功能強大，可進行遠程監控、錄像回放、遙控云臺鏡頭

l 存儲/備份支持HDD硬盤、DVD刻錄機、DAT磁帶、USB硬盤

l 支持多臺硬盤錄象機聯網監控

l 支持網絡LAN、ADSL、DDN、INTERNET智能監控

威馬克VM-3000VL特大型視頻矩陣

VM-3000VL系列特大型視頻矩陣切換控制系統采用了先進的大規模集成電路矩陣切換技術和計算機控制技術，可以給用戶提供卓越的整體性能。它具有完備的矩陣切換能力，可以在任意監視器上顯示任意攝像機的圖像和與之對應的聲音，而且這種控制可以通過手動操作和編程自動切換兩種方式來實現。
    VM-3000VL可允許操作者方便地管

理電視監控系統，系統容量最大為

512路輸入、64路輸出?？梢酝ㄟ^

手動或編程滿足各種切換要求。
    VM-3000VL矩陣切換控制系統采用

總線式控制結構，方便周邊設備聯

結和擴容。通過VM-2350控制碼轉

換器可直接控制ROBOT、SENSORMATIC等多畫面分割錄象處理器；通過VM-2330控制碼轉換器可以控制各種高速智能球；通過VM-2500系列報警接口箱可以最多接512個報警輸入及報警輸出；通過多媒體控制軟件可以實現單機/網絡對VM-3000VL系列矩陣系統的管理、控制。
    系統有可選擇的屏幕顯示，可插入日期、時間、視頻輸入號、視頻輸入標題（最多8個字符）和系統狀態。

    VM-3000VL系列矩陣切換控制系統外觀精美，適用于大、中型的電視監控系統、可安裝于機場、銀行、賓館、監獄、港口、高速公路、特大型超市、工廠、現代化樓宇等場所。
主要特點：
v最先進的高密度模塊化設計，方便擴容
v系統支持最大512路視頻、音頻或報警輸入64路輸出，16個鍵盤級聯或兼容多媒體管理
v完善的菜單綜合設置
v音頻矩陣與視頻同步切換
v方便的總線制控制結構
v可選擇用戶操作界面
v可控制各種恒速和變速云臺及智能球
v可控制多種多畫面分割錄像處理器
v高可靠的RS-485接口保護電路
v菜單中英文顯示
v自動報警調用，系統最多可有512個報警輸入
v完善的操作權限設置、鍵盤口令輸入
v自動切換、32個通用自動切換、32個同步切換、8個成組切換
v攝像機標題、日期、時間、系統狀態屏幕顯示
基本功能：
模快化設計、配置靈活
    系統采用了通用式模塊結構，輸入（64-512），輸出（8-64），配置靈活，最多可接512個輸入和64個輸出，簡化了矩陣切換控制器的升級擴容。
菜單綜合設置
   系統有屏幕菜單，中文和英文顯示方式可選擇，可用一個VM-CK700A系統鍵盤和監視器進行編程。
鍵盤口令輸入
    系統最多有16個鍵盤口令，限制無關人員使用系統，這是該系統的一項安全措施。

優先級操作
    規定口令有8個優先等級，進一步限制無關人員控制系統攝像機。
切換功能
    可進行手動切換、自動切換、通用自動切換、同步切換、成組切換
系統權限設置
    明確規定了鍵盤、監視器、攝像機之間的權限，進一步增強了系統的安全性。系統權限包括：
    鍵盤對監視器權限、監視器對攝像機權限、鍵盤對攝像機控制權限、鍵盤對攝像機切換權限、鍵盤對防區權限。
屏幕顯示可選擇
    每個視頻輸出上可插入日期、時間、攝像機號碼、攝像機標題和監視器報警狀態。日期格式為年／月／日，屏幕顯示使用帶黑框的白色字符，以增加光照變化時的讀出效果。本系統為用戶提供攝像機文字控制和日期、時間的有無控制。文字控制包括水平和垂直移位。用戶可以為指定的攝像機標注文字說明，這有助于操作人員對現場的識別，正如多層建筑物所需的這種識別。
現場控制
    在攝像機現場，解碼驅動器可控制每臺攝像機的云臺(速度固定或可變)，還可控制電動鏡頭、輔助功能和64個景物預置點。
自動報警調用
    最多可對512個報警輸入進行編程，把任何一臺攝像機或分組的攝像機調用到布防監視器上。每臺攝像機可啟動景物預置點、輔助功能，選擇不同的駐留時間。
報警狀態輸出
    屏幕顯示報警地點，被調用的攝像機、所用的監視器，系統記錄報警的信息。
通訊狀態指示燈：
    當設備與矩陣主機連接正常時，通訊指示燈閃爍，方便安裝人員對系統通訊狀態進行判斷。
五個通訊接口
系統共提供5個通訊接口，方便與其他設備組成完整系統。
RS485-1 雙向RS485 用于連接主控鍵盤
RS485-2 雙向RS485 用于連接副控鍵盤、報警接口箱
RS485-3 單向RS485 用于連接解碼器、碼轉換器
RS485-4 雙向RS485 用于連接其他矩陣，組成聯網矩陣系統
RS232   雙向RS232 備用
音頻切換
    音頻矩陣切換是一個全交叉完全矩陣系統，與視頻矩陣同步切換。
數據存儲
   所有用戶的編程數據諸如系統權限、切換設置、標題、報警調用等數據都存儲在系統內部的存儲器中，斷電的情況下最少可保存10年。
技術規格：
帶寬：15MHZ
信噪比：-55dB
干擾(輸入至輸入隔離)： -70 dB(典型值3.58MHZ)
耦合(輸入至輸出隔離)： -55 dB(典型值3.58MHZ)
微分相位：≤1.5°
微分增益：≤1.0%
傾斜：≤0.5%
增益：額定值土1 dB
回程丟失（輸入/輸出）：≥40dB
切換速度：小于16毫秒（典型）
視頻輸入：BNC插座，復合視頻信號，0.5-2.0 Vp-p
視頻輸出：BNC插座，8-32個輸出
通訊端口：3個RS-485數據口，1個RS-232數據口
波特率9600Bits/s
屏幕顯示：顯示日期、時間、攝像機號碼、報警狀態、攝像機標題（最多8個字符）
字符設置：中英文（中國國標二級字庫）
數據存儲器：設置信息、巡視和配置數據最少可保存十年
電源電壓：220V/50HZ
功率：可裝21個模塊，≤15W
環境指標：
操作溫度：-10～45攝氏度
保存溫度：-30～70攝氏度
濕度：相對濕度10%～90%無凝結
振動：3g正弦波，15Hz～2000Hz
震動：50g，11ms，1/2正弦波
特特大型矩陣機械指標：
尺寸：480mm(寬)×400mm（深）×300mm（高）
重量：32kg(插滿配件卡的情況)
機箱：防銹電解板噴油

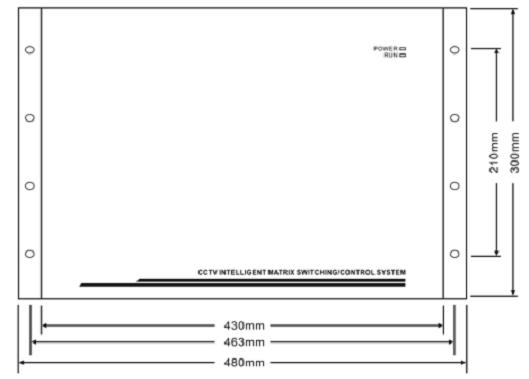

特特大型矩陣外觀示意圖：
正面：

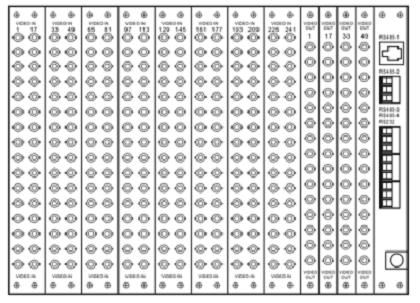

背面：

Maxvideo21英寸數碼純平彩色監視器

技術

規格：

顯像管        ：21英寸純平

視頻輸入/輸出 ：1路BNC接口輸入/輸出；

1路S端子輸入/輸出；

音頻輸入/輸出 ：2路RCA接口輸入/輸出

面板控制      ：菜單：（音量、亮度、色

飽和度、色調、對比度、

清晰度、復位）；電源

水平解析度    ：PAL   600TVL

水平掃描頻率  ：15.625KHZ±300HZ

垂直掃描頻率  ：50HZ±3HZ

電源          ：100-230VAC

功率          ：最大75W

音頻功率      ：最大3.0W

工作溫度      ：0℃～50℃

工作濕度      ：10～90%

機身尺寸      ：495mm×450mm×485mm（W×H×D）

凈重          ：26公斤

  第四章 系統器材配置表（略）
